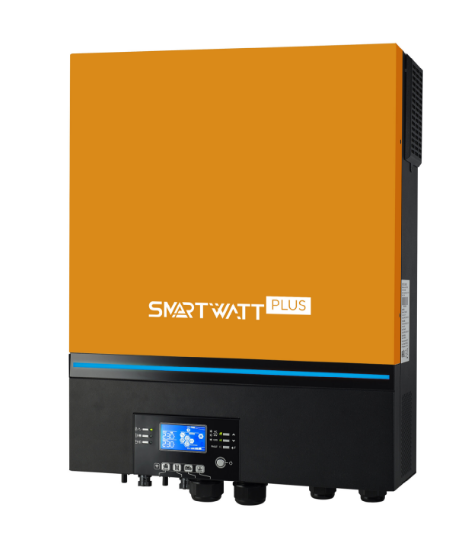

Smartwatt Plus 7.2K

инвертор Smartwatt Plus 7.2K

Многофункциональный инвертор для солнечных электростанций мощностью 7.2 кВт.
Оснащен двумя высоковольтными MPPT контроллерами, за счёт чего повышается их эффективность и гибкость в настройке приоритетов заряда АКБ от солнца или сети. Имеет порт для подключения BMS литиевых накопителей и возможность мониторинга по Wi-Fi. Может работать без АКБ.
Максимальная мощность от ФЭМ – 2 x 4000 Вт.
Максимальное входное напряжение от ФЭМ - 500 Вольт.
Функция настройки таймеров:

• Настройка заряда от сети для заряда ночью.
• Настройки таймера для разных режимов питания нагрузки.

С опциональной платой параллельного подключения можно объединить до 6 инверторов.

Особенности и преимущества

• Инвертор с немодулированным синусоидальным выходным напряжением (чистый синус);
• Встроенная светодиодная RGB индикация с гибкой настройкой цвета;
• Поддержка USB с функцией OTG;
• Выход постоянного тока на 12В (дополнительная функция);
• Встроенный комплект защиты от пыли;
• Съемная панель управления с ЖК-дисплеем и несколькими портами связи для системы BMS (RS485, CAN-BUS, RS232);
• Возможность задать входное напряжение для бытовой техники и персональных компьютеров с помощью панели управления с ЖК-дисплеем;
• Настраиваемый таймер и приоритет использования выхода переменного тока/фотоэлектрических модулей;
• Возможность задать приоритет заряда от сети переменного тока или от фотоэлектрических модулей с помощью панели управления с ЖК-дисплеем;
• Возможность задать ток заряда батареи с помощью панели управления с ЖК-дисплеем;
• Совместимость с сетью переменного тока или питанием от генератора;
• Автоматический перезапуск при восстановлении сети переменного тока;
• Защита от перегрузки/перегрева/короткого замыкания;
• Интеллектуальный алгоритм заряда для оптимальной работы аккумуляторных батарей;
• Функция холодного запуска.

Характеристики

Форма сигнала входного напряжения - Синусоидальная (электросеть или генератор)
Номинальное входное напряжение - 230 В перем. тока
Нижний порог напряжения:

- 170±7 В перем. тока (ИБП)
- 90±7 В перем. тока (устройства)
Нижний порог напряжения восстановления питания
- 180 ±7 В перем. тока (ИБП);
- 100±7 В перем. тока (устройства)
Верхний порог напряжения - 280±7 В перем. тока
Верхний порог напряжения восстановления питания - 270±7 В перем. тока
Макс. напряжение перем. тока на входе - 300 В перем. тока
Макс. перем. ток на входе - 60 А
Номинальная частота на входе - 50/60 Гц (автоматическое определение)
Нижний порог частоты переменного тока - 40 ± 1 Гц
Нижний порог частоты переменного тока восстановления питания - 42 ± 1 Гц
Верхний порог частоты переменного тока - 65 ± 1 Гц
Верхний порог частоты восстановления питания - 63 ± 1 Гц
Защита от короткого замыкания на выходе:
- Линейный режим работы: автоматический выключатель (70А)
- Режим работы от батареи: электронная схема
КПД (при линейном режиме работы) - >95% (номинальная нагрузка, батарея полностью заряжена).
Время переключения:

- Типовое значение 10 мс (ИБП).
- Типовое значение 20 мс (устройства)

Номинальная мощность на выходе - 7200 Вт
Форма сигнала выходного напряжения - Синусоидальная
Нестабильность выходного напряжения по току нагрузки - 230 В перем. тока ± 5%
Частота на выходе - 50 или 60 Гц
Максимальный КПД - 93%
Защита от перегрузки:

- 100 мс при нагрузке ≥205%;

- 5 с при нагрузке ≥150%;

- 10 с при нагрузке 110–150%
Пиковая мощность - 2*7,2кВт в течение 5 секунд
Номинальное напряжение пост. тока на входе - 48 В пост. тока
Напряжение холодного запуска - 46,0 В пост. тока
Выход на 12В пост.тока (опция)
Значение постоянного тока на выходе - 12 В пост. тока ±7%, 100 Вт
Верхний порог напряжения отключения - 66 В пост. тока
Нижний порог напряжения отключения - 44 В пост. тока
Номинальное напряжение на входе постоянного тока - 48 В пост.тока
Предупреждение о низком напряжении пост. тока:
- При нагрузке < 20% 46,0 В пост. тока
- При 20% ≤ нагрузка < 50% 42,8 В пост. тока
- При нагрузке ≥ 50% 40,4 В пост. тока
Предупреждение о низком напряжении пост. тока, при котором возможно начало разряда батареи:
- При нагрузке < 20% 48,0 В пост. тока
- При 20% ≤ нагрузка < 50% 44,8 В пост. тока
- При нагрузке ≥ 50% 42,4 В пост. тока
Нижний порог напряжения отключения:
- При нагрузке < 20% 44,0 В пост. тока
- При 20% ≤ нагрузка < 50% 40,8 В пост. тока
- При нагрузке ≥ 50% 38,4 В пост. тока
Верхний порог напряжения восстановления питания - 64 В пост. тока
Погрешность напряжения пост. тока +/-0,3% напряжения без нагрузки
Общее гармоническое искажение напряжения (THDV):
- <5% для линейной нагрузки,

- <10% для нелинейной нагрузки при номинальном напряжении
Смещение пост. тока - ≦100 мВ

Диапазон рабочих температур - От -10 °C до 50 °C
Диапазон температур хранения - От -15 °C до 60 °C
Влажность - Относительная влажность от 5% до 95% (без конденсации)
Размеры (Г × Ш × В) - 147,4 × 432,5 × 553,6 мм
Вес нетто - 18,4 кг
